滾珠絲杠公稱直徑和導程介紹

發布者：暢馨精工   發布時間：2020-4-15 10:09:54

滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力，同時兼具高精度、可逆性和高效率的特點。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器！
1、滾珠絲杠公稱直徑
即絲杠的外徑，常見規格有12、14、16、20、25、32、40、50、63、80、100、120，不過請注意，這些規格中，各廠家一般只備16~50的貨，也就是說，其直徑大部分都是期貨（見單生產，貨期大約在30~60天之間，日系產品大約是2~2.5個月，歐美產品大約是3~4個月）。公稱直徑和負載基本成正比，直徑越大的負載越大，具體數值可以查閱廠家產品樣本。這里只說明兩個概念：動額定負荷與靜額定負荷，前者指運動狀態下的額定軸向負載，后者是指靜止?fàn)顟B(tài)下的額定軸向負載。設計時參考前者即可。需要注意的是，額定負荷并非最大負荷，實際負荷與額定負荷的比值越小，絲杠的理論壽命越高。推薦：直徑盡量選16~63。
2、滾珠絲杠導程
也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5、10，大導程一般有1616、2020、2525、3232、4040（4位數前兩位指直徑，后兩位指導程），其規格多數廠家見單生產。導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。推薦：導程盡量選5和10。

選擇導程跟所需要的運動速度、系統等有關，通常在：4、5、6、8、10、12、20中選擇，規格較大，導程一般也可選擇較大（主要考慮承載牙厚）。在速度滿足的情況下，一般選擇較小導程（利于提高控制精度）；對于要求高速度的場合，導程可以超過20，對磨制絲杠而言導程一般可做到約等于公稱直徑（受磨削螺旋升角限制），如32（32*32）、40（40*40）等，當然也可以更大（非磨削，但極少考慮）。導程越大，同條件下旋轉分力越大，周期誤差被放大，速度越快。故一般速度很高的場合要求的是靈活，而放棄部分精度訴求，對間隙要求意義變?。▽?dǎo)程精度偏差增大），因此，大導程絲杠一般都是單螺母。

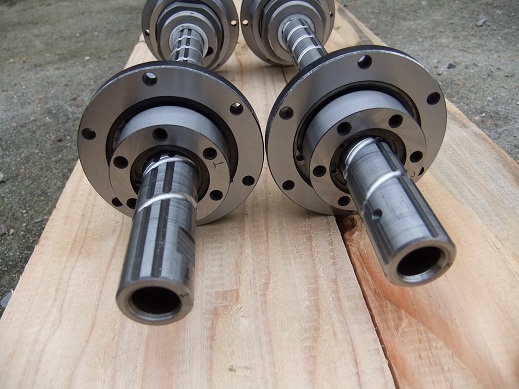

滾珠絲桿旋轉螺母

文章整理：wxzbcs.cn滾珠絲杠公稱直徑和導程介紹
